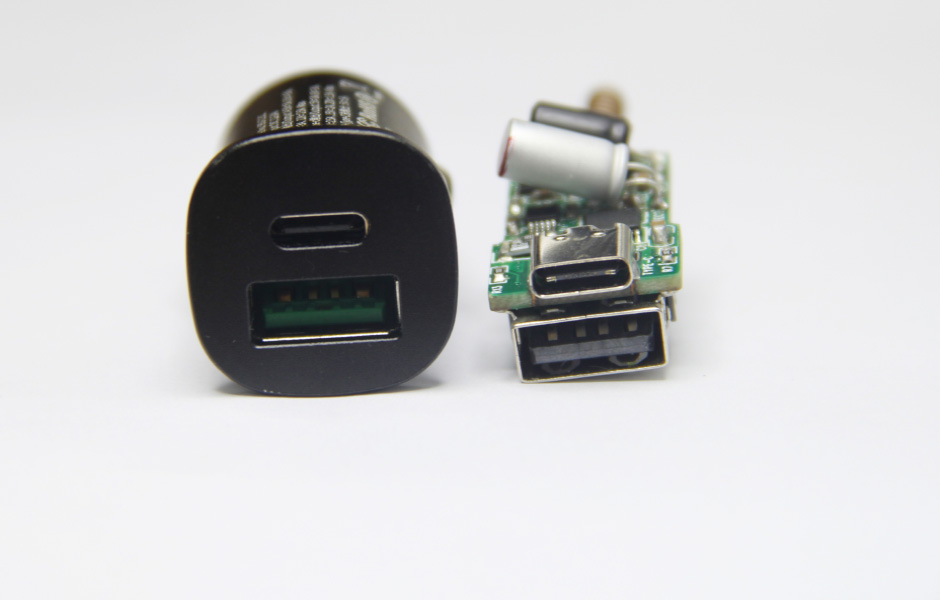

在USB PD快充興起的時代，大功率迷你型快充充電器已然成為了智能產品的大勢所趨，以下這款迷你1A1C雙口快充車充，小巧精致，C口支持多種快充主流協議且具備5/9/12/15/20V等五組固定電壓檔位，以及3.0-5.9V/3A和3.0-11V/3A兩組PPS電壓檔位。最大30W輸出功率能夠滿足大部分手機產品的快充需求。

  輸入：DC 12-24V

  USB-A輸出：4.5V/5A、5V/4.5A、9V/3A、12V/2.5A(Max)

  USB-C輸出：5V/3A、9V/3A、12V/2.5A、15V/2A、20V/1.5A(Max)

  雙口同時輸出/總輸出：5V/5A，25W

  使用ChargerLAB Power-Z KT001測試儀對車充USB-A口進行協議檢測，測得支持APPLE 2.4A、QC2.0、QC3.0、FCP、SCP、AFC等充電協議。

  USB-C口同樣支持APPLE 2.4A、QC2.0、QC3.0、FCP、SCP、AFC等充電協議外，還支持USB PD快充協議。

  車充主控芯片采用CX8871。CX8871是一款降壓型控制器，該控制器可驅動恒壓精度 ±2%(VFB=1.0V)雙路輸出 8A4A+4A）負載電流。 設計允許 CX8871在4.75V-40V 寬輸入電壓范圍內工作，通過 RT/EN 引腳邏輯電平拉低來實現外部關斷功能，并進入待機模式，外部補償使反饋控制環路具有良好的線壓調整率和負載調整率，且外圍設計靈活。

快充協議芯片采用CX2919AC，用于1C1A雙口控制。CX2919AC支持PD2.0/3.0、PPS、QC2.0/3.0、FCP、SCP、AFC等快充協議，很適合應用在1C1A雙端口充電設備上。

  CX8871搭配CX2919AC應用于1A1C雙口PD快充，30W最大輸出功率，外圍僅需兩顆MOS、一顆電感極少量其他元器件即可完成高性能高性價比PD快充方案，PCB設計精簡，可縮短產品生產周期，該套CX8871+CX2919AC+4040*2+3419方案非常適合小體積USB PD雙口車載充電器產品開發。
