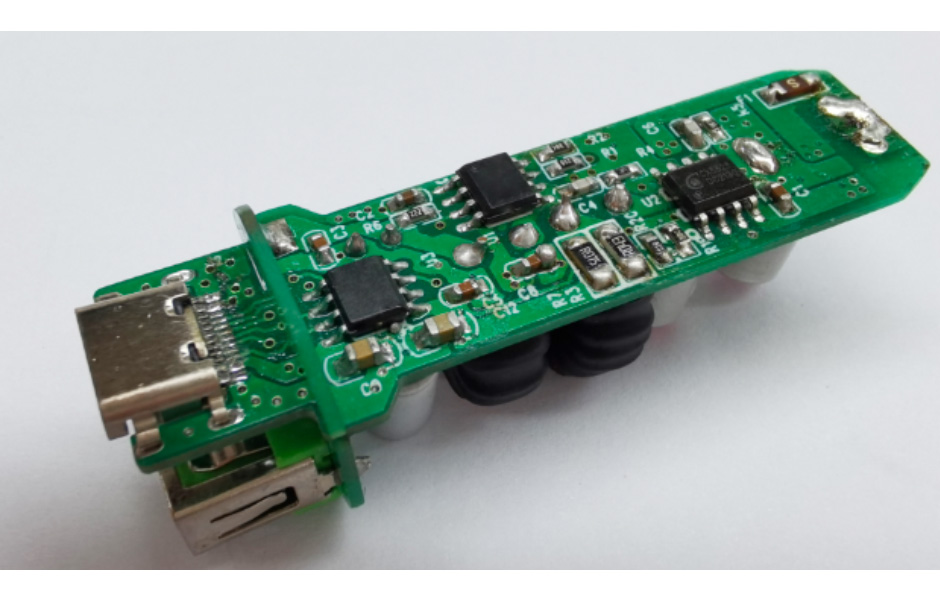

今天介紹的這套QC 18W + PD 20W快充方案組合/一款A(yù)+C雙口車充快充，該方案具備體積小、兼容性強、雙口均支持18W快充輸出等特點。能夠?yàn)槭謾C(jī)與平板實現快充，實現較快的充電速度。

  USB-A口使用CX8830，CX8830是一款支持18W輸出快充協議的多功能全集成DC-DC降壓芯片。且兼容 QC2.0/3.0、華為FCP 快充、AFC 三星快充等多快充協議。

  Type-C口采用 CX8825+CX2919C構成高性能20W PD快充方案結合。

  CX8825是一款輸入耐壓可達 36V，并且能夠?qū)崿F(xiàn)精確恒壓以及恒流的降壓型 DC-DC 轉換器

  CX8825內置 50mΩ High-side PMOS 以及 30mΩ Low-side NMOS，可支持 3A 持續輸出電流輸出電壓可調，最大可支持 100%占空比

  CX8825具備高性能的負載響應以及輸入電壓響應能力，同時精確的恒壓和恒流控制環路實現極小的負載調整率和線性調整率

  CX8825無需外部補償，可以依靠自身內置穩定環路實現恒流以及恒壓控制，同時具備線纜壓降補償功能

  CX2919C協議芯片支持QC2.0、QC3.0、AFC、FCP、SCP、HVSCP、PD和PPS等快充協議，內部集成 10mΩ VBUS 通路功率開關管，并且集成10mΩ電流檢測電阻，支持完善的保護功能，節省外圍元件數量，簡化電路，降低成本。CX2919C采用ESOP8封裝。

  該套QC 18W + PD 20W方案總功率輸出38W，

  獨立分開快充輸出：

  USB-A口 18W（最大）   Type-C口  20W（最大）

  具體參數：

  支持12V-24V直流輸入

USB-A口支持5V /3A 、 9V /2A 、12V/ 1.5A  （最大18W）輸出  ，

Type-C口支持：5V/3A 、 9V/2.22A  、12V/1.67A （最大20W）輸出  ，

PPS:3.3-5.9V 3A   3.3-11V  1.8A

均支持APPLE2.4A、QC3.0、QC2.0、AFC、FCP、SCP等多種快充協議。
