誠芯微65W PD車充方案開發，CX8836升降壓芯片來加持。CX8836是為滿足市場需求而設計的一款小體積、高性能、精簡封裝還能cost down降成本的車充快充方案，單C口65W DEMO大小43.26*16.58mm,該方案適用于極小的內嵌式車充設計。

小身板、大能量65W PD快充方案開發，是一款基于Buck-boost CX8836為主芯片設計的小體積、高效率、大功率車充方案。原廠提供DEMO測試、方案開發等資料與技術支持。

CX8836小體積、大功率車充PD快充方案介紹：

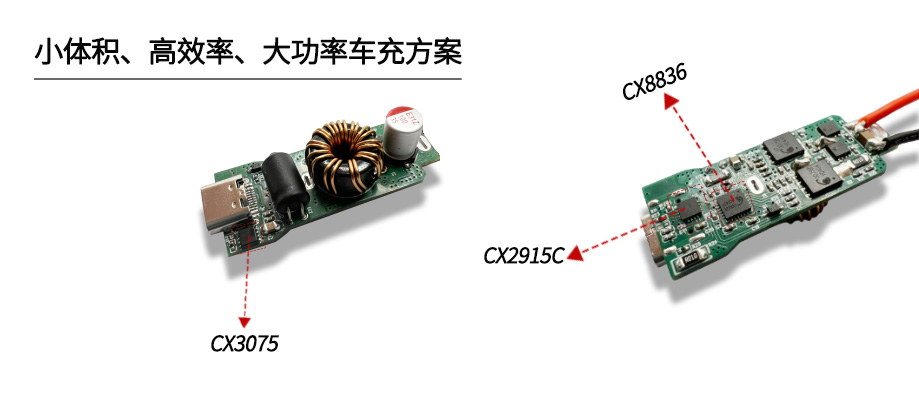

可以清楚看到板面元器件的布局，正面一顆磁環電感+兩顆電容以及一個Type-C輸出接口，Type-C旁還設有一顆N MOS管3075；背面除了必要的貼片電容、電阻之外，還有一顆QFN4X4封裝的主芯片Buck-boos CX8836+，（N MOS管）CX3075B*2+，（N MOS管）CX3075*3+全協議芯片CX2915C，外圍看起來相當精簡，非常適用于極小的內嵌式車充設計（如寶馬Mini車充等）。

概述：

CX8836是一款具有寬輸入電壓：DC4.5V-40V,寬輸出電壓：DC3V-25V的四開關同步升降壓控制芯片;

CX8836在降壓和升壓操作模式下均采用電流模式控制，以實現卓越的負載調整能力。

CX8836支持頻率可調，軟啟動可調。

CX8836內置多種保護功能，包括逐周期限流、輸入欠壓鎖定（UVLO）、輸出過電壓保護（OVP）和過溫保護等保證在不同使用環境下產品安全。

特點：

輸入電壓：4.5V-40VDC

輸出電壓可調：DC3V-25V可支持PD3.0（PPS）和QC4.0小電壓調節

開關頻率：100KHZ-400KHZ可調

軟啟動時間可調

恒壓精度:±2%

工作模式DCM或CCM可選

短路保護(SCP)，過熱保護（OTP）

逐周期限流

輸入欠壓鎖定（UVLO)

輸出過電壓保護（OVP）

效率最高可達96%

QFN24L-4*4 封裝形式

應用范圍：

汽車充電器

USB PD電源

便攜式設備供電電源

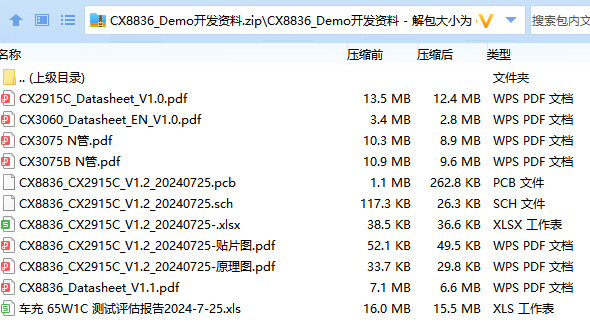

誠芯微65W PD車充方案開發，CX8836升降壓芯片來加持。該方案Demo設計方案開發資料領取，請咨詢官方客服。
